Willkommen zu unserem ständig wachsenden Schritt‑für‑Schritt‑Tutorial rund um Raspberry‑Pi‑DIY, Sensorik und Elektronik.
In diesem Projekt kombinieren wir einen Monitor oder Fernseher mit intelligenter Technik und verwandeln ihn in ein scheinbar normales Bild – doch der Effekt dahinter ist alles andere als gewöhnlich.

Das Bild bleibt vollkommen ruhig und unverändert, bis ein Bewegungssensor aktiviert wird. In diesem Moment wird das Motiv „lebendig“ und zeigt eine animierte Szene, die für einen überraschenden und eindrucksvollen Effekt sorgt.
So entsteht ein interaktives Kunstwerk, das Besucher garantiert fasziniert.

Der Hintergrund dieses Projekts ist es, Elektronik, Sensorik und Raspberry‑Pi‑Programmierung so zu verbinden, dass ein alltäglicher Gegenstand plötzlich reagiert, denkt und interaktiv wird.
Mit einem Raspberry Pi, einem Time‑of‑Flight‑Sensor und Python‑Code bauen wir ein kreatives DIY‑Projekt, das Technik und Design auf spannende Weise vereint.





Halloween DIY  Scream Frame

Das fertige Ergebnis

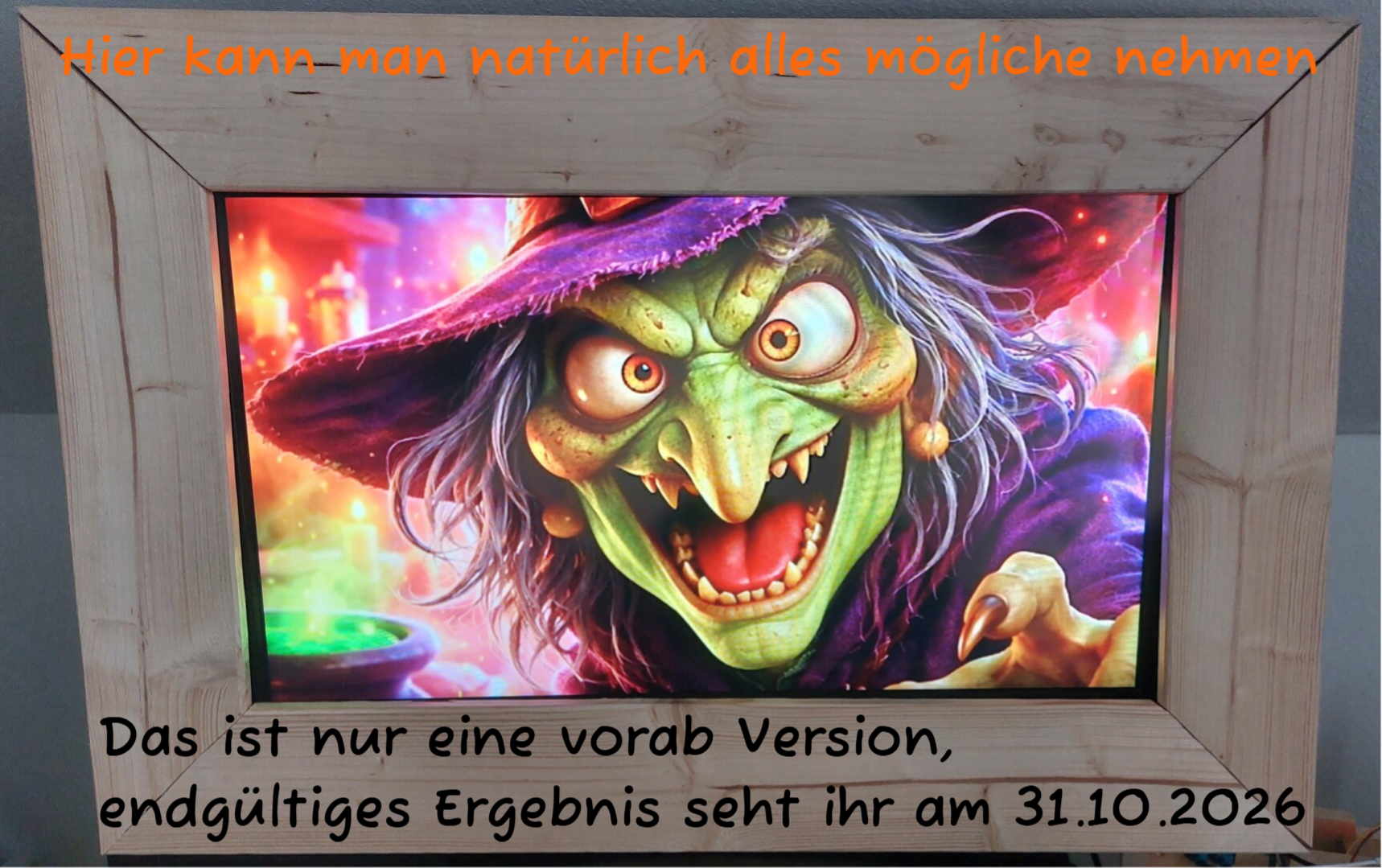

Scream Frame Hexe

Materialliste

🧪 Übersicht – was benötigst Du

  • 🪵 Holz oder Bilderrahmen (sollte den Rand abdecken)
  • 🖥️ Monitor oder Fernseher
  • 🍓 Raspberry Pi 4
  • 📡 Time-of-Flight Sensor (VL53L0X)
  • 🔌 HDMI‑Kabel
  • 🔧 Kabel
  • 🔥 Schrumpfschlauch
  • 🛠️ Heißklebepistole & Heißklebesticks
  • 🧵 Lötzinn
  • 📏 Isolierband (falls kein Schrumpfschlauch vorhanden)

🛒 Hier mine Vorschläge

Hier findest du eine Auswahl an Produkten, die ich für dieses Projekt empfehle:

Raspberry Pi 4 Modell B (4GB)*
🔗 Zum Produkt
Ladegerät Raspberry Pi 4*
🔗 Zum Produkt
Time-of-Flight Sensor (VL53L0X)*
🔗 Zum Produkt
HDMI Kabel*
🔗 Zum Produkt
Schrumpfschlauch*
🔗 Zum Produkt
Jumper Wire Kabel*
🔗 Zum Produkt
Heißklebepistole & Heißklebesticks*
🔗 Zum Produkt
Isolierband*
🔗 Zum Produkt

Hier möchte ich auch mal auf das Raphael Kit aufmerksam machen, den dort gibt es schon viele Bauteile, Sensoren, Widerstände in einem Set.

Raphael Kit*
🔗 Zum Produkt

Hinweis: Bei den mit * gekennzeichneten Links handelt es sich um Affiliate‑Links.

Werkzeug

🧰 Übersicht Werkzeug

  • 🔧 Akkubohrer
  • 🪚 Stichsäge
  • 🌀 3‑mm‑Bohrer
  • 🔥 Lötstation

🛒 Werkzeug – meine Vorschläge

Hier findest du eine Auswahl an Produkten, die ich für dieses Projekt empfehlen würde:

Hinweis: Bei den mit * gekennzeichneten Links handelt es sich um Affiliate‑Links.

Schritt 1 - Wir bauen den Bilderrahmen

Das brauchst du für diesen Schritt:
  • Holz
  • Stichsäge
  • Akkubohrer und 3-mm-Bohrer
  • Schrauben
  • Metallaschen

In diesem ersten Schritt erstellen wir einen Bilderrahmen, der dafür sorgt, dass Fernseher oder Monitor – ganz gleich, was du benutzt – auf den ersten Blick nicht mehr erkennbar sind. Dadurch wirkt es, als wäre es ein normales Bild.

Hier sind die Schritte, die ihr befolgen solltet:

1. Messt den Bildschirm aus (nur die Bildschirmfläche, nicht den Rahmen).

2. Messt den Rahmen, um die minimale Höhe der Bretter oder des Holzes zu bestimmen, die benötigt wird, um alles abzudecken.

3. Besorgt euch Holz, das ausreichend breit und lang ist.



Aktuell stehen aus meiner Sicht zwei Optionen zur Verfügung, zwischen denen ihr wählen könnt, um den Bilderrahmen zu erstellen:

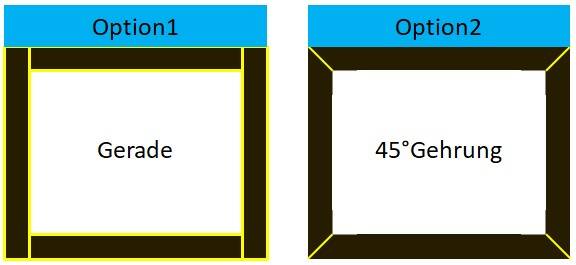

Bauformen Bilderrrahmen

Ich habe mich für die 45°-Gehrung entschieden, da sie für mich einen besonders antiken Charme besitzt.

Anbei der Entstehungsprozess meines Bilderrahmens in Bildern.



In den Bildern könnt ihr sehen, welche Schritte ich unternommen habe, um dem Bilderrahmen einen antiken Look zu verleihen.

1. Die 45° Gehrungsschnitte habe ich absichtlich grob ausgeführt, indem ich mit der Stichsäge ein wenig hin und her bewegt habe. Achtung: Seid vorsichtig, nicht zu übertreiben, sonst passt am Ende nichts mehr zusammen.

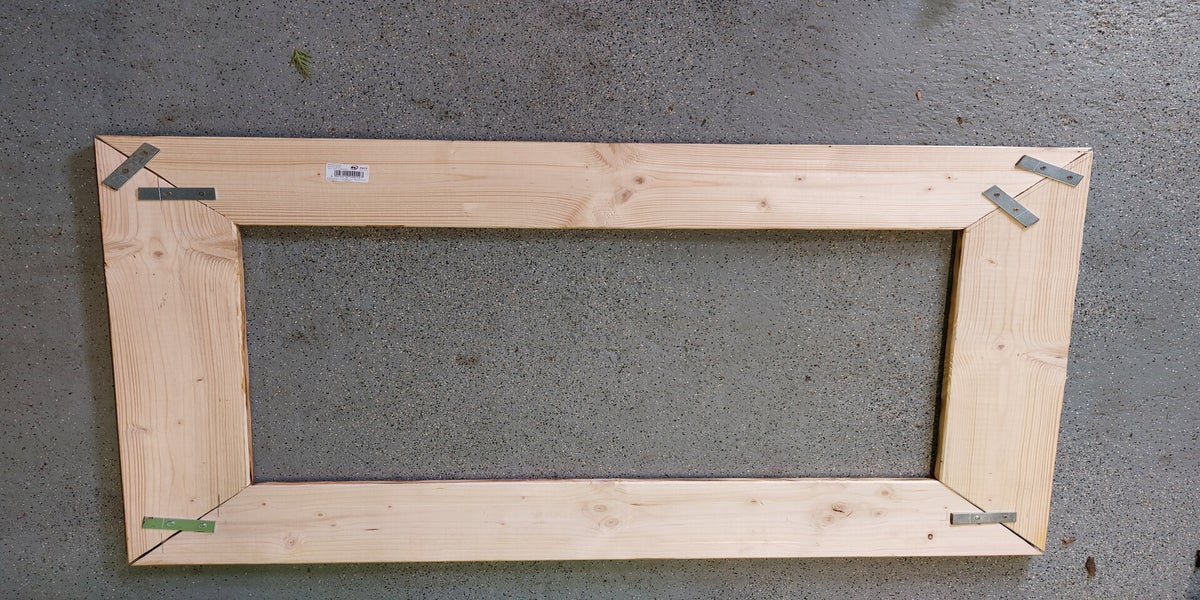

2. Der Rahmen wurde von hinten mit Metallplättchen und Schrauben zusammengefügt. Dafür habe ich einen Akkubohrer und einen 3-mm-Bohrer zum Vorbohren verwendet. Bitte achtet darauf, keine zu langen Schrauben zu verwenden, da dies von der Dicke des Holzes abhängt.

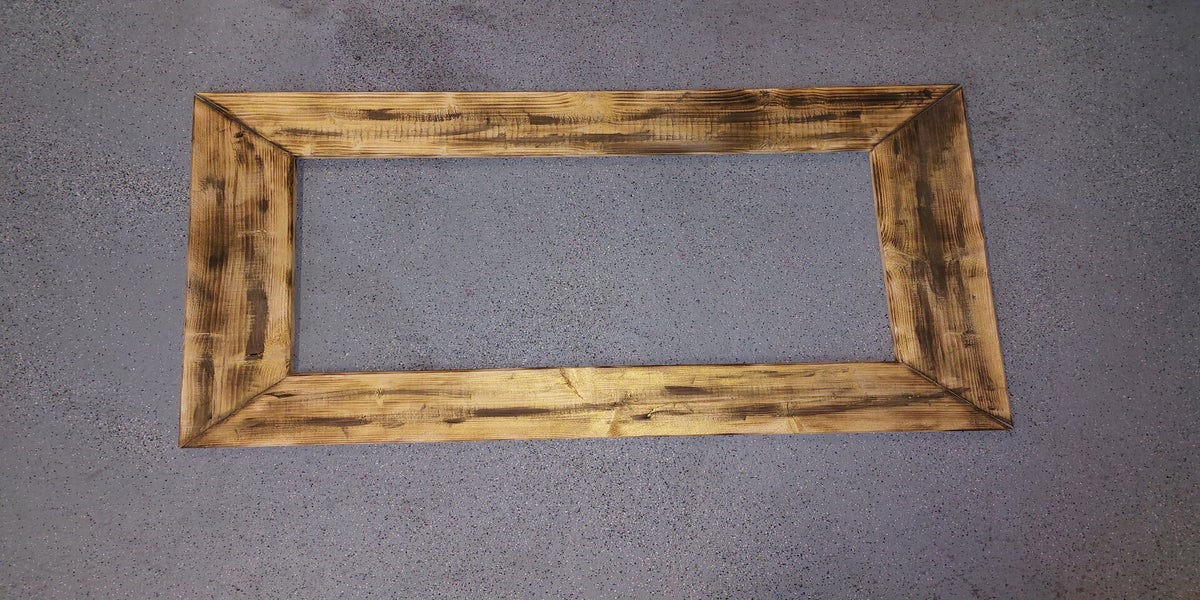

3. Ich habe den Rahmen mit einem Bunsenbrenner leicht angeflammt, und das betrifft auch die Ecken, die ich absichtlich nicht perfekt geschnitten habe. Dadurch erhält der Rahmen den Anschein, als wäre er leichtem Feuer ausgesetzt gewesen.

4. Zum Schluss habe ich mit Gold- und schwarzer Farbe sowie einem Pinsel das finale Design vollendet.



Natürlich könnt ihr auch Stuck oder ähnliche Materialien verwenden, um ihm eine authentisch antike Note zu verleihen. Ich freue mich darauf, eure kreativen Ideen zu sehen!

🛒 Mein Bunsenbrenner

Wenn du ihn auch kaufen möchtest, klicke auf den folgenden Link:

Bunsenbrenner*
🔗 Zum Produkt

Hinweis: Bei den mit * gekennzeichneten Links handelt es sich um Affiliate‑Links.


🚀 Schritt 2 Raspberry Pi für den VL53L0X‑Sensor einrichten

Das brauchst du für diesen Schritt:
  • Raspberry Pi 4
  • 5V/3A Netzteil
  • Micro‑SD‑Karte (16 GB oder mehr)
  • VL53L0X‑Sensor
  • 4 Jumper‑Kabel
  • HDMI‑Monitor
  • Tastatur und Maus

🧩 1. Raspberry Pi OS installieren – Schritt für Schritt

🛠️ 1.1 Raspberry Pi Imager herunterladen

Der Raspberry Pi Imager ist das Programm, mit dem du das Betriebssystem auf die microSD‑Karte schreibst.

  • 🌐 Öffne die offizielle Seite: https://www.raspberrypi.com/software/

  • 💻 Lade die Version für dein System herunter (Windows, macOS oder Linux)

  • 📥 Installiere das Programm wie jede andere Software


💾 1.2 microSD‑Karte vorbereiten

  • Stecke die microSD‑Karte in deinen PC (mit Adapter, falls nötig)

  • Öffne den Raspberry Pi Imager

  • Wähle:

    • Betriebssystem: „Raspberry Pi OS (Bookworm)“

    • Speicherkarte: deine microSD‑Karte

  • ▶️ Klicke auf „Write“

  • ⏳ Warte, bis der Vorgang abgeschlossen ist


🔌 1.3 Raspberry Pi starten

  • Stecke die microSD‑Karte in den Raspberry Pi

  • Schließe an:

    • HDMI‑Monitor

    • Tastatur

    • Maus

    • Netzteil

  • 🔄 Der Raspberry Pi startet automatisch


🎃 Extras für mehr Grusel

🎃 Damit machst du dein Halloween noch besser!

Diese Extras sorgen für richtig Atmosphäre – mehr Licht, mehr Nebel, mehr Grusel. Perfekt, um dein Projekt auf das nächste Level zu bringen.

Nebelmaschine*
🔗 Zum Produkt
Fluid für Nebelmaschine*
🔗 Zum Produkt
LED‑Bänder*
🔗 Zum Produkt
UV‑Leuchtfarbe*
🔗 Zum Produkt

🖥️ 2. Ersteinrichtung des Raspberry Pi

Beim ersten Start erscheint ein Assistent:

  • 🌍 Sprache auswählen

  • ⏱️ Zeitzone einstellen

  • 🔐 Passwort vergeben

  • 📶 WLAN verbinden

  • ⏳ Updates installieren lassen

Alles einfach Schritt für Schritt durchklicken.


🔧 3. System aktualisieren

Sobald der Raspberry Pi gestartet ist, öffnest du das Terminal und führst diese Befehle aus:

🔧 Code zum Kopieren

sudo apt update
sudo apt upgrade -y

🔌 4. I2C‑Schnittstelle aktivieren

Damit der VL53L0X‑Sensor später funktioniert, musst du I2C einschalten.

🔧 Code zum Kopieren

sudo raspi-config

Danach im Menü:

  • Interface Options

  • I2C

  • Enable

  • Neustarten


📦 5. I2C‑Tools installieren (optional)

Damit du prüfen kannst, ob der Sensor erkannt wird:

🔧 Code zum Kopieren

sudo apt install i2c-tools

📡 6. Sensor am Raspberry anschließen

VL53L0X – Raspberry Pi 4 Pin-Mapping VL53L0X VCC / VIN GND SDA SCL Raspberry Pi 4 5V (Pin 2/4) GND (Pin 6) GPIO 2 / SDA (Pin 3) GPIO 3 / SCL (Pin 5)

Was gibt es beim Raspberry - Pi zu beachten

Es gibt unterschiedliche Nummern je nach Vorgabe Board Nummer oder GPIO Nummern.

Anbei beide Ausgaben

🔌 Physikalische Pins (BOARD‑Nummern)

Das sind die tatsächlichen Positionen der Pins auf dem Raspberry‑Pi‑Header. Sie sind von 1 bis 40 durchnummeriert, immer in zwei Reihen.

➡️ Beispiel:

  • Pin 1 = 3.3V

  • Pin 2 = 5V

  • Pin 3 = SDA (GPIO 2)

  • Pin 5 = SCL (GPIO 3)

Diese Nummern ändern sich nie, egal welches Modell du hast.

🧠 GPIO‑Nummern (BCM‑Nummern)

Das sind die internen Bezeichnungen des Broadcom‑Chips. Sie heißen z. B.:

  • GPIO 2

  • GPIO 3

  • GPIO 17

  • GPIO 27

  • GPIO 22

Diese Nummern nutzt du in Python, C, Node.js, usw.

➡️ Beispiel in Python:

GPIO.setmode(GPIO.BCM)

GPIO.setup(2, GPIO.IN) # GPIO 2 = physikalischer Pin 3

Raspberry Pi 4 – Pinout Pin 1 3.3V Power Pin 2 5V Power Pin 3 GPIO 2 SDA Pin 4 5V Power Pin 5 GPIO 3 SCL Pin 6 GND Ground Pin 7 GPIO 4 GPIO Pin 8 GPIO 14 TX Pin 9 GND Ground Pin 10 GPIO 15 RX Pin 11 GPIO 17 GPIO Pin 12 GPIO 18 GPIO Pin 13 GPIO 27 GPIO Pin 14 GND Ground Pin 15 GPIO 22 GPIO Pin 16 GPIO 23 GPIO Pin 17 3.3V Power Pin 18 GPIO 24 GPIO Pin 19 GPIO 10 MOSI Pin 20 GND Ground Pin 21 GPIO 9 MISO Pin 22 GPIO 25 GPIO Pin 23 GPIO 11 SCLK Pin 24 GPIO 8 CE0 Pin 25 GND Ground Pin 26 GPIO 7 CE1 Pin 27 GPIO 0 ID_SD Pin 28 GPIO 1 ID_SC Pin 29 GPIO 5 GPIO Pin 30 GND Ground Pin 31 GPIO 6 GPIO Pin 32 GPIO 12 GPIO Pin 33 GPIO 13 GPIO Pin 34 GND Ground Pin 35 GPIO 19 GPIO Pin 36 GPIO 16 GPIO Pin 37 GPIO 26 GPIO Pin 38 GPIO 20 GPIO Pin 39 GND Ground Pin 40 GPIO 21 GPIO

📡 7. Sensor am I2C‑Bus prüfen (optional)

Wenn der Sensor angeschlossen ist, kannst du testen, ob er erkannt wird:

🔧 Code zum Kopieren

i2cdetect -y 1

Wenn alles stimmt, erscheint die Adresse 0x29.

Schritt 3 - Elektronik anschließen

(Erscheint am...)

Schritt 4 - Zusammenbau

(Erscheint am...)
